Manipulateur de vitres MAXIPARTNER MX

Manipulateur de vitres MAXIPARTNER MX

Solution de manipulation de panneaux vitrés pour encollage et assemblage sur l’ouvrant

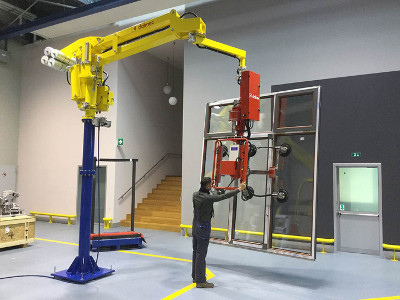

Le manipulateur MAXIPARTNER MX a été conçu sur-mesure pour la prise, le levage et la manutention de panneaux vitrés pour leur encollage et leur assemblage directement sur l’ouvrant

Pourvu d’un palonnier réglable à ventouses, cet équipement supprime le poids des charges et favorise la manipulation de vitrages pouvant peser jusqu’à 300 kg. Avec un rayon d’intervention de 3500mm. Il permet aisément d’atteindre les chariots où sont stockées les vitres et le convoyeur de chargement du robot.

La prise des vitres est effectuée en position verticale inclinée (10°), et un vérin pneumatique permet d’obtenir leur mise à la verticale pour une dépose sur le poste de chargement de la cellule.

La particularité du palonnier à ventouses est de pouvoir saisir un large éventail de vitres (500 x 500 pour les plus petits panneaux et 2000 x 2000 mm pour les plus grands) grâce à un mouvement en croix et autocentré des ventouses.

Avec ce palonnier, il n’y a pas nécessité de changer l’outil de préhension lorsque les dimensions des vitres à saisir changent. Cela évite les opérations de montage, démontage et de stockage des palonniers.
