Super Spacer® défie les lois de la flexibilité sur six étages
Le théâtral mur-rideau de la Chambre des Notaires à Paris relie spectaculairement l’espace-temps historique et contemporain.
Publi-Information
Visite immersive…

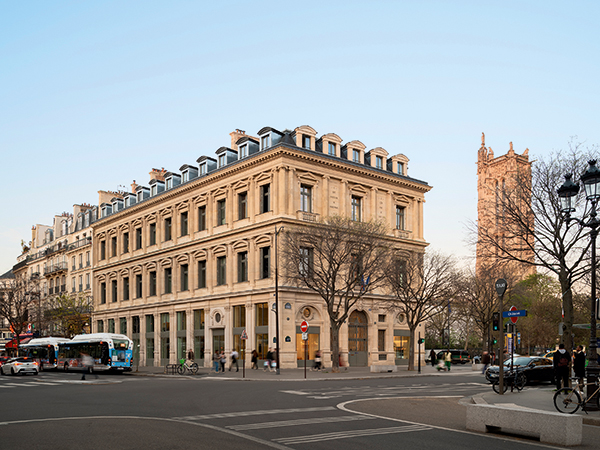

© Jared Chulski - Sous l’impulsion modernisatrice de Napoléon et sous la direction du préfet Georges Eugène Haussmann, des milliers de bâtiments sont démolis pour laisser place à l’édification des fameux immeubles haussmanniens construits sur un très strict cahier des charges, à l’instar de la Chambre des Notaires ci-dessus
Monument patrimonial et haussmannien emblématique édifié en 1885, le bâtiment de la Chambre des Notaires situé 12 avenue Victoria dans le quartier des Halles à Paris (Ier), s’est vu magistralement restaurer et moderniser sous la conduite et l’inspiration des architectes de l’Atelier Senzu + Lagneau Architectes, avec en point d’orgue l’audacieuse conception d’un mur-rideau déroulant ses verres bombés sur six étages et 21 m de haut !
L’architecture haussmannienne, un héritage urbain unique au monde
Icône de l’architecture haussmannienne, le siège de la Chambre des Notaires de Paris inauguré en 1855, connu également sous le nom d’Hôtel du Châtelet, ne répondant plus aux exigences fonctionnelles et réglementaires actuelles, lance en 2019 un concours d’architecture pour sa modernisation. Le projet vise à ouvrir le bâtiment, à faire appel aux méthodes et outils numériques les plus en pointe, combinés au respect de la structure historique du bâtiment… tout en améliorant l’image d’une profession souvent perçue comme fermée. « L’Hôtel du Châtelet incarne un équilibre subtil entre patrimoine et modernité, à l’image de la profession notariale elle-même : ancrée dans le 21e siècle, mais fidèle à sa tradition et à sa mission de service public », exprime Pierre Tarrade, président de la Chambre des Notaires.
Les lauréats, Atelier Senzu + Lagneau Architectes, ont relevé défis et contraintes et su préserver le patrimoine architectural tout en générant une plus grande transparence et luminosité de l’édifice. Supprimés, les éléments obstruant la fluidité et le passage de la lumière ont notamment permis de dégager le rez-de-chaussée, désormais aisément accessible. Au cœur de cette rénovation s’élève cette majestueuse façade vitrée semi-circulaire depuis l’entrée jusqu’au 6e étage, épousant avec force et ingéniosité la géométrie de la structure existante, canalisant la lumière du jour vers l’intérieur, transition symbolique entre le bâti historique et la modernité des espaces de travail à l’arrière du bâtiment.
Un mur-rideau de 305 m2 et 77 vitrages isolants bombés

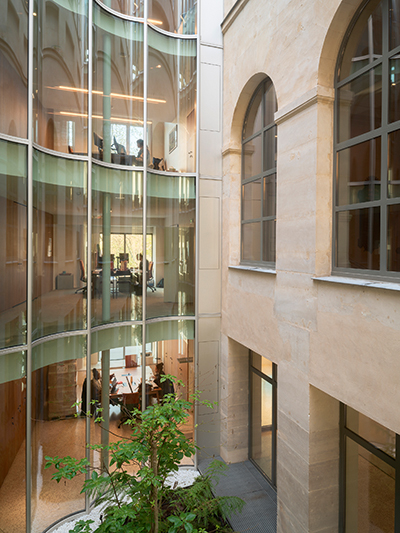

© Jared Chulski - La réalisation de ce spectaculaire rideau de verre est revenue à Eiffage Métal, à Doering Berlin pour la transformation et fabrication des vitrages isolants bombés, et à Edgetech pour ses intercalaires flexibles Super Spacer® TriSeal™ Premium Plus
Wandrille Marchais, associé fondateur du cabinet d’architecture Senzu, résume la particularité technique de cet impressionnant mur-rideau : « Les verres sont courbés et autoportants, et c’est précisément là que réside la magie de ce vitrage rendant superflus les meneaux et les structures lourdes, conférant à l’espace ouvert et aux espaces de travail une structure épurée tout en offrant un passage direct au flot de lumière naturelle ». Pour entrer plus en détail dans cette prouesse technique, ici, les vitrages isolants bombés se retrouvent soutenus à chaque étage par des traverses en acier soudé à section en T, dont le rayon de courbure correspond exactement à celui du vitrage. Les 77 vitrages isolants concaves à courbure cylindrique, de 35,52 mm d’épaisseur, présentent des finitions parfaites, composés en extérieur du verre feuilleté de 6 mm SG Cool-Lite® SKN 176 II, collés par un intercalaire en PVB de 1,52 mm et d’un espaceur Super Spacer® TriSeal™ Premium Plus de 16 mm.

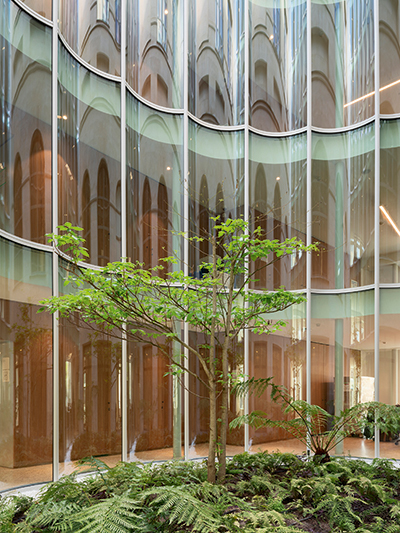

© Jared Chulski - « Le Super Spacer® TriSeal™ Premium est parfaitement conçu pour une pose manuelle des vitrages isolants bombés, puisque le joint primaire en polyisobutylène se trouve déjà appliqué en usine », a fait remarquer Mike Moran, vice-président des ventes chez Edgetech/Quanex
Des contraintes de fabrication et exigences d’installation à la hauteur de ce magistral rideau de verre
La haute technicité de la géométrie semi-circulaire de la façade de 6 étages donnant sur la cour intérieure astreint tous les composants à une forte interdépendance, les écarts tolérés pour les vitrages isolants bombés s’évaluant à 5 mm maximum pour le rayon et de 7 mm maximum pour la verticalité. De légères variations dans les vitrages isolants ou dans les traverses d’acier suffiraient pour impacter défavorablement toute la hauteur de la façade, les exigences structurelles amplifiant encore davantage ce phénomène. « Seul un simple écart d’1 mm par étage pourrait entraîner un décalage délétère sur les six étages en engendrant des problèmes d’ajustement, des pressions de serrage inégales et des largeurs irrégulières des joints en silicone », avise Benjamin Jourdanne, directeur adjoint des opérations chez DO Bâtiment/Eiffage Métal.
« La flexibilité du Super Spacer® permet de respecter ici avec précision les tolérances autorisées. Grâce à sa capacité d’adaptation à la géométrie de chaque vitrage, les écarts éventuels en bordure sont compensés et les pics de contrainte supplémentaires évités. Ceci garantit l’étanchéité du warm edge sur toute la hauteur de la façade », explique Carsten Kunert, chef de chantier chez Doering Berlin GmbH.
L’installation s’est également effectuée dans un cadre de strictes exigences, imposant la pose des vitrages bombés nécessitant une coordination parfaite à tous les étages, chaque traverse et chaque vitrage s’avérant des éléments uniques à poser dans un ordre et une hauteur très précis. Aucun écart, même minime, de position ou d’angle des traverses ne pouvait être toléré au risque d’un effet domino direct sur l’ajustement de l’unité suivante. L’installation a donc nécessité un processus d’assemblage extrêmement pointu et de contrôle permanent, chaque niveau déterminant la précision dimensionnelle du suivant.
La flexibilité du Super Spacer® engage performances énergétiques et durabilité
L’ampleur de ce mur-rideau s’associe à un coefficient de transmission thermique de 1,0 W/m2.K, soit une efficience énergétique performante en hiver avec des vitrages à contrôle solaire limitant la surchauffe en été grâce à un blocage maximal des U.V. à 38 %, tout en garantissant une transmission lumineuse d’au moins 45 % pour un éclairage naturel suffisant et un éblouissement minimal. Contribuant également à l’efficacité énergétique, l’intercalaire Super Spacer® d’Edgetech-Quanex vient offrir d’indéniables atouts. « Nous utilisons exclusivement les intercalaires Super Spacer® pour la fabrication de nos vitrages bombés pour plusieurs raisons qualitatives, dont notamment la capacité de ce système sans métal et à base de mousse à supprimer les ponts thermiques en bordure de verre ; de plus en plus de clients exigeant des vitrages aux performances énergétiques élevées », souligne Carsten Kunert.
L’intercalaire en mousse structurelle à base de silicone Super Spacer® TriSeal™ Premium Plus allie une faible conductivité thermique à une grande élasticité et une excellente mémoire de forme. Particulièrement dans les zones climatiques aux températures extrêmes ou fortement fluctuantes, il contribue à la stabilité et à la fiabilité à long terme des vitrages isolants et réduit efficacement la diffusion des gaz et la condensation dans la cavité. « Dans le cas de mur-rideau avec vitrages bombés et dimensionnellement imposants, nos systèmes d’intercalaires flexibles présentent structurellement la seule solution pouvant absorber et contrôler les mouvements », confirme Mike Moran, vice-président des ventes chez Edgetech/Quanex.

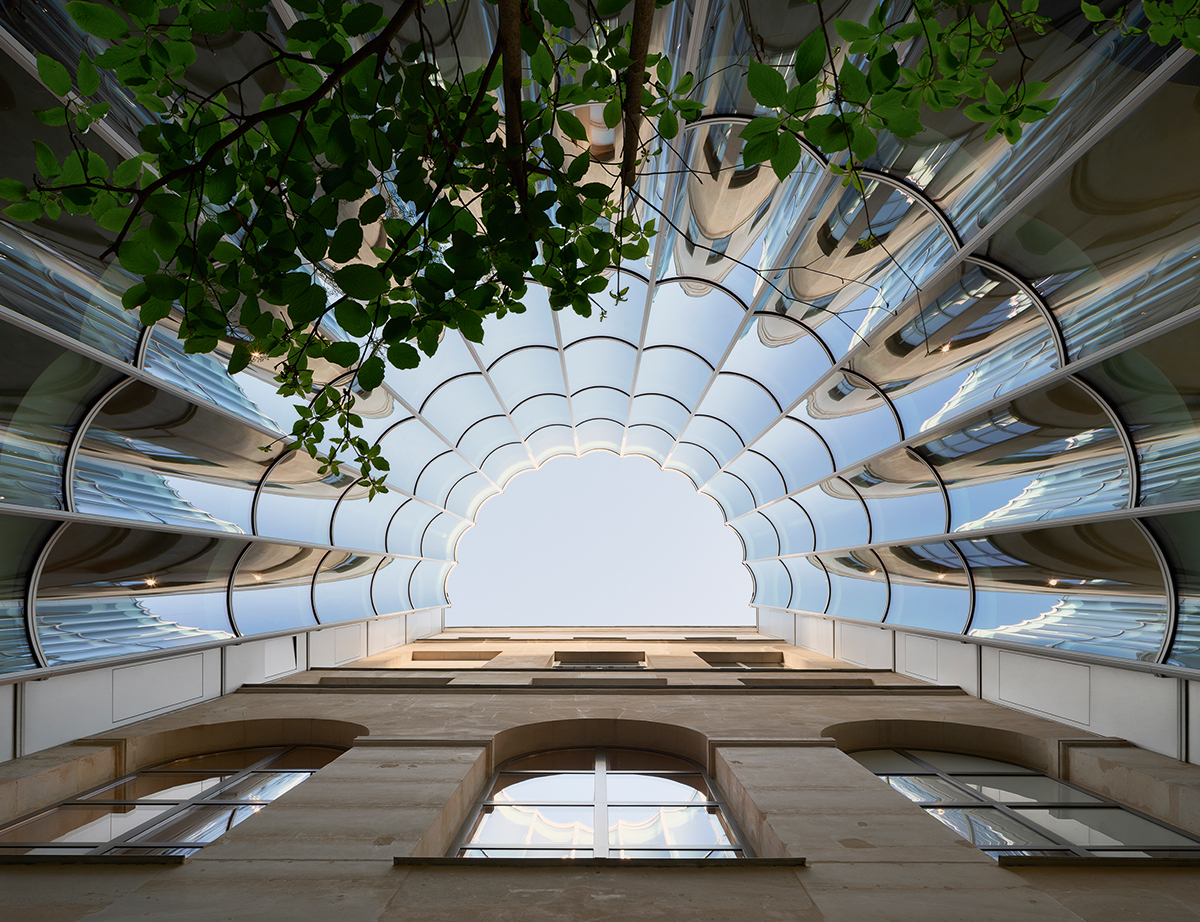

Photo ouverture © Jared Chulski - Une peau translucide en demi-lune s’élance depuis la cour intérieure de la Chambre des Notaires à Paris pour capter la lumière, et offrir profondeur spatiale et ouverture en un dialogue visible entre passé et présent
